TX Triplex – Portata nominale Kg. 1000/1600
Home
TX Triplex – Portata nominale Kg. 1000/1600
TX Triplex – Portata nominale Kg. 1000/1600
testo descrittivo

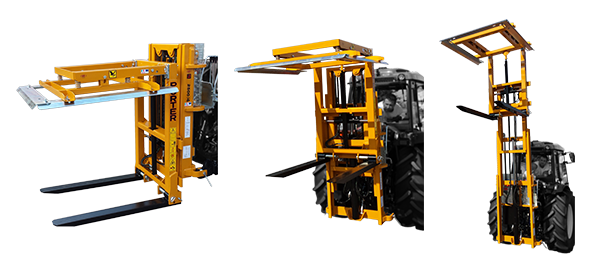

TX 16-2500
TX 16-3200
TX 16-3800

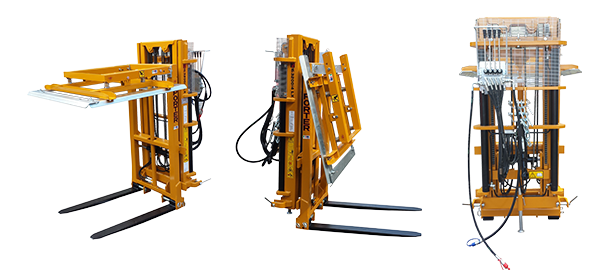

TX LX 16-2500
TX LX 16-3200
TX LX 16-3800
TX 16-2500
PORTATA NOMINALE
1600 (Kg)
BARICENTRO DEL CARICO
500 (mm)
ELEVAZIONI DA TERRA SOTTO LE PUNTE
2500 (mm)
DIMENSIONE INGOMBRO ALTEZZA CON FORCHE A TERRA
1470 (mm)
DIMENSIONE INGOMBRO ALTEZZA STAFFATURA
288 (mm)
DIMENSIONE INGOMBRO LARGHEZZA TELAIO
850 (mm)
DIMENSIONE INGOMBRO LARGHEZZA CON/SENZA DSC
680 (mm)
DIMENSIONE INGOMBRO LARGHEZZA DSC CHIUSO / APERTO
1100 / 1840 (mm)
FORCHE
1100 (mm)
TRASLATORE BILATERALE
100 + 100 (mm)
BRANDEGGIO
8° / 10°
DIMENSIONE INGOMBRO LUCE LIBERA
194 (mm)
NUMERO PISTONI
1
TX 16-3200
PORTATA NOMINALE
1600 (Kg)
BARICENTRO DEL CARICO
500 (mm)
ELEVAZIONI DA TERRA SOTTO LE PUNTE
3200 (mm)
DIMENSIONE INGOMBRO ALTEZZA CON FORCHE A TERRA
1860 (mm)
DIMENSIONE INGOMBRO ALTEZZA STAFFATURA
285 (mm)
DIMENSIONE INGOMBRO LARGHEZZA TELAIO
850 (mm)
DIMENSIONE INGOMBRO LARGHEZZA CON/SENZA DSC
680 (mm)
DIMENSIONE INGOMBRO LARGHEZZA DSC CHIUSO / APERTO
1370 / 2430 (mm)
FORCHE
1100 (mm)
TRASLATORE BILATERALE
100 + 100 (mm)
BRANDEGGIO
8° / 10°
DIMENSIONE INGOMBRO LUCE LIBERA
214 (mm)
NUMERO PISTONI
1
TX 16-3800
PORTATA NOMINALE
1600 (Kg)
BARICENTRO DEL CARICO
500 (mm)
ELEVAZIONI DA TERRA SOTTO LE PUNTE
3800 (mm)
DIMENSIONE INGOMBRO ALTEZZA CON FORCHE A TERRA
2060 (mm)
DIMENSIONE INGOMBRO ALTEZZA STAFFATURA
285 (mm)
DIMENSIONE INGOMBRO LARGHEZZA TELAIO
850 (mm)
DIMENSIONE INGOMBRO LARGHEZZA CON/SENZA DSC
680 (mm)
DIMENSIONE INGOMBRO LARGHEZZA DSC CHIUSO / APERTO
1370 / 2430 (mm)
FORCHE
1100 (mm)
TRASLATORE BILATERALE
100 + 100 (mm)
BRANDEGGIO
8° / 10°
DIMENSIONE INGOMBRO LUCE LIBERA
214 (mm)
NUMERO PISTONI
1
TX LX 16-2500
PORTATA NOMINALE
1600 (Kg)
BARICENTRO DEL CARICO
500 (mm)
ELEVAZIONI DA TERRA SOTTO LE PUNTE
2500 (mm)
DIMENSIONE INGOMBRO ALTEZZA CON FORCHE A TERRA
1470 (mm)
DIMENSIONE INGOMBRO ALTEZZA STAFFATURA
288 (mm)
DIMENSIONE INGOMBRO LARGHEZZA TELAIO
850 (mm)
DIMENSIONE INGOMBRO LARGHEZZA CON/SENZA DSC
680 (mm)
DIMENSIONE INGOMBRO LARGHEZZA DSC CHIUSO / APERTO
1100 / 1840 (mm)
FORCHE
1100 (mm)
TRASLATORE BILATERALE
100 + 100 (mm)
BRANDEGGIO
8° / 10°
DIMENSIONE INGOMBRO LUCE LIBERA
194 (mm)
NUMERO PISTONI
2
TX LX 16-3200
PORTATA NOMINALE
1600 (Kg)
BARICENTRO DEL CARICO
500 (mm)
ELEVAZIONI DA TERRA SOTTO LE PUNTE
3200 (mm)
DIMENSIONE INGOMBRO ALTEZZA CON FORCHE A TERRA
1860 (mm)
DIMENSIONE INGOMBRO ALTEZZA STAFFATURA
285 (mm)
DIMENSIONE INGOMBRO LARGHEZZA TELAIO
850 (mm)
DIMENSIONE INGOMBRO LARGHEZZA CON/SENZA DSC
680 (mm)
DIMENSIONE INGOMBRO LARGHEZZA DSC CHIUSO / APERTO
1370 / 2430 (mm)
FORCHE
1100 (mm)
TRASLATORE BILATERALE
100 + 100 (mm)
BRANDEGGIO
8° / 10°
DIMENSIONE INGOMBRO LUCE LIBERA
214 (mm)
NUMERO PISTONI
2
TX LX 16-3800
PORTATA NOMINALE
1600 (Kg)
BARICENTRO DEL CARICO
500 (mm)
ELEVAZIONI DA TERRA SOTTO LE PUNTE
3800 (mm)
DIMENSIONE INGOMBRO ALTEZZA CON FORCHE A TERRA
2060 (mm)
DIMENSIONE INGOMBRO ALTEZZA STAFFATURA
285 (mm)
DIMENSIONE INGOMBRO LARGHEZZA TELAIO
850 (mm)
DIMENSIONE INGOMBRO LARGHEZZA CON/SENZA DSC
680 (mm)
DIMENSIONE INGOMBRO LARGHEZZA DSC CHIUSO / APERTO
1370 / 2430 (mm)
FORCHE
1100 (mm)
TRASLATORE BILATERALE
100 + 100 (mm)
BRANDEGGIO
8° / 10°
DIMENSIONE INGOMBRO LUCE LIBERA
214 (mm)
NUMERO PISTONI
2
